生活給水管道的水流速度
|
公稱直徑 |
15～20 |
25～40 |
50～70 |
≥80 |
|
水流速度（m／s） |
≤1.0 |
≤1.2 |
≤1.5 |
≤1.8 |
液體流量計算：
單位是立方米每秒，則流量的方程為Q=VS=πr
2u
（S為截面面積,v為水流速度；u是流速，r是半徑,π是pai即3.14）
不可壓縮的流體作定常流動時，通過同科技管各截面的流量不變。
如水一般取0.5~3m/s，氣體取20~40m/s，而油應取得小的流速。

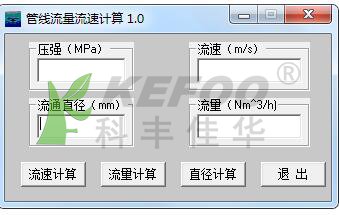

軟件下載
---------------------------------------------------------------------------
不考慮壓力指標計算：
水流量計算表
DN15、DN25、DN50管道的流量各為多少？
DN15、DN25、DN50管徑的截面積分別為：
DN15： 15²*3.14/4=176.625平方毫米，合0.0177平方分米。
DN25： 25²*3.14/4=490.625平方毫米，合0.0491平方分米。
DN50： 50²*3.14/4=1962.5平方毫米，合0.1963平方分米。
設管道流速為V=4米/秒，即V=40分米/秒，且1升=1立方分米，則管道的流量分別為（截面積乘以流速）：
DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小時。
DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小時。
DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小時。
注：必須給定流速才能計算流量，上述是按照4米/秒計算的。
管徑與流速、流量的計算方法 一般工程上計算時，水管路，壓力常見為0.1--0.6MPa，水在水管中流速在1～3米/秒，常 取1.5米/秒。
流量=管截面積×流速 =0.002827×管徑^2×流速 (立方米/小時)
水壓在0.2mpa ，流量是15立方每小時，要用的管徑是多少 0.2Mpa的水壓全部轉換為動能，速度為20m/s，體積流量為15 m^3/h ，可換算為0.0042 m^3/s，則管道面積為：
0.0042 / 20 = 0.00021 m^2 =210 mm^2，管路直徑為16.3mm，考慮到壓力損失，選擇20mm的管路就差不多了流量=流速流通面積。
而根據管道水流量計算公式Q=（H/sL）1/2 流量與管道長度存在關系，請問怎么理解？
流量=流速過流面積 根據管道水流量計算公式Q=VXS V---液體流動的流速 S---過流斷面的面積 L---是流量的單位為每秒升 流量與管道長度不存在關系。
它指的是單位時間內通過某一斷面液體的數量，與長度沒有關系。
